Què és el coixinet de boles

Un coixinet de boles és un tipus de coixinet d'elements rodants que utilitza boles per mantenir la separació entre les pistes del coixinet. L'objectiu d'un coixinet de boles és reduir la fricció rotacional i suportar càrregues radials i axials. Si voleu conèixer les especificacions i els preus dels coixinets de boles, poseu-vos en contacte amb nosaltres!

Avantatge del rodament de boles

Reducció de la fricció

L'acció de rodament dels coixinets de boles redueix dràsticament la fricció, donant lloc a un moviment suau i eficient. Això es tradueix en un menor desgast de la roda i els seus components de suport.

Alta capacitat de càrrega

Les rodes de coixinets de boles estan dissenyades per suportar càrregues importants mantenint el seu bon funcionament. Aquesta versatilitat els fa adequats tant per a aplicacions lleugeres com pesades.

Durabilitat i longevitat

Construïdes amb materials d'alta qualitat, les rodes amb coixinets de boles presenten durabilitat i longevitat, fins i tot quan estan sotmeses a condicions exigents. Resisteixen els rigors de l'ús diari i els entorns difícils.

Baix manteniment

A causa de la seva fricció reduïda, les rodes de coixinets de boles requereixen un manteniment mínim en comparació amb alternatives com els coixinets llis o de màniga. Això redueix el temps d'inactivitat i els costos de manteniment.

Versatilitat

Les rodes amb coixinets de boles troben aplicacions en una àmplia gamma d'indústries, des de l'automoció i la fabricació fins a productes aeroespacials i de consum, demostrant la seva versatilitat.

Tipus de rodament de boles

Coixinets de boles de contacte angular
Aquests tipus de coixinets tenen pistes d'anells tant interiors com exteriors que es desplacen entre si en la direcció de l'eix del coixinet. Això vol dir que aquests tipus de coixinets estan dissenyats de manera que puguin suportar càrregues combinades (càrregues axials i radials que actuen simultàniament). Aquests tipus de coixinets estan disponibles en diferents estils de disseny, amb blindatge o segells.
Coixinet de contacte angular d'una sola fila
Aquests tipus de coixinets incorporen un gran nombre de boles per proporcionar una capacitat de càrrega relativament alta i només poden suportar càrregues axials en una sola direcció. Normalment s'ajusten contra un segon coixinet i consisteixen en anells no separables.
Rodament de boles de contacte angular de doble fila
Aquests coixinets tenen un disseny que correspon a dos coixinets d'una fila disposats esquena contra esquena, però on dos coixinets individuals ocupen massa espai axial. Poden suportar càrregues axials i radials en qualsevol direcció i moments d'inclinació.
Rodament de contacte angular de quatre punts
Aquest tipus de coixinets tenen un disseny que els permet suportar càrregues axials en totes direccions i la seva capacitat de càrrega és elevada. Poden suportar una càrrega radial limitada per a una càrrega axial determinada, són separables i utilitzen un espai axial limitat que els coixinets de doble fila.
Rodament de boles de ranura profunda
Aquests tipus de coixinets són els tipus de coixinets de boles més utilitzats. Estan disponibles en les disposicions d'escut, segell i anell de pressió. Les dimensions de la cursa dins d'aquest tipus de coixinets coincideixen molt amb les dimensions de la bola continguda. També tenen la capacitat de suportar càrregues pesades. Els coixinets de ranura profunda ofereixen suport tant axial com radial.
Coixinet de boles de ranura profunda d'una sola fila
Aquests són els tipus més comuns de tots els coixinets. Són molt utilitzats. Hi ha arcs circulars d'un radi lleugerament més gran que el de les boles a les ranures de la pista dels anells interior i exterior. Per afegir a sobre de càrregues radials, la imposició de càrregues axials es pot fer en qualsevol adreça. Aquests tipus de coixinets de boles tenen un parell baix i són molt adequats per a aplicacions en què es requereixen altes velocitats i pèrdues de potència baixes. Per afegir a la part superior dels coixinets de tipus obert, aquests coixinets solen tenir escuts d'acer o segells de goma instal·lats a un costat o als dos costats i estan prelubricats amb greix.
Rodament de boles de ranura profunda de doble fila
Aquest tipus de coixinets de boles tenen un disseny que correspon als coixinets de boles profunds d'una sola fila. Tenen solcs de pista que són profunds i ininterromputs i tenen una estreta osculació amb les boles. Això permet que els coixinets suportin càrregues axials i radials en ambdues direccions.
Els coixinets de boles de doble fila s'adapten perfectament a les disposicions de coixinets en què hi ha una capacitat de càrrega inadequada d'una sola fila. Els coixinets de ranura profunda de doble fila són lleugerament més amples en comparació amb els coixinets d'una sola fila de les sèries 63 i 62, per al mateix forat i diàmetre exterior. Però tenen una capacitat de càrrega considerablement elevada. Aquest tipus de coixinets de boles només es troben com a coixinets oberts (sense segells ni escuts).
Coixinet de boles dúplex
Aquests tipus de coixinets de boles estan formats per una combinació de dos coixinets de contacte angular. Les combinacions que són possibles inclouen esquena (tipus DB), cara a cara (tipus DF) amb les cares de l'anell exterior juntes, o ambdues cares frontals en la mateixa direcció (tipus DT).
Els coixinets dúplex DB i DF poden suportar càrregues axials i radials en qualsevol direcció. Quan una càrrega axial és forta, i en una direcció i és necessària la imposició de la càrrega igual a cada coixinet, s'utilitza el tipus DT.
Coixinets de boles híbrids amb boles de ceràmica
Les boles de coixinets de ceràmica poden tenir un pes fins a un 40% inferior a les d'acer, segons el material i la mida. Això es tradueix en la reducció de la càrrega centrífuga i el patinatge, de manera que els coixinets de boles ceràmics híbrids poden funcionar entre un 20% i un 40% més ràpid que els coixinets convencionals. El significat d'això és que, la força exercida cap a dins contra la bola durant el gir del coixinet, per la ranura de la pista exterior és menor.
Aquesta reducció de força reduirà la fricció així com la resistència al rodament. Les boles més lleugeres permeten que el coixinet giri més ràpid i el coixinet utilitza menys potència per mantenir la seva velocitat. Les boles de ceràmica són més dures en comparació amb la cursa. Els coixinets de boles híbrids de ceràmica estan construïts amb anells d'acer interiors i exteriors i la ceràmica és més resistent que l'acer. Però també és més rígid, donant lloc a un augment de les tensions als anells i, per tant, la capacitat de càrrega es redueix.
Coixinets en miniatura
Es tracta de petits coixinets que tenen boles com a element rodant. Els coixinets en miniatura de vegades s'anomenen micro coixinets o coixinets d'instruments amb anells interiors i exteriors, anells de retenció, boles i retencions. Aquests tipus de coixinets s'utilitzen en peces de mà industrials i mèdiques i altres aplicacions de precisió. Els dissenys de coixinets de boles inclouen angular, radial, d'empenta i pivot.
Els coixinets en miniatura es fabriquen amb les mides mètriques estàndard europees de menys de 20 mil·límetres. Varien d'una vuitena part de polzada en el seu diàmetre total a 20 mil·límetres en la seva mida total. Una de les mides més petites és un forat de 0,04 i una mida total d'un vuitè de polzada. A causa de la seva mida única, aquest tipus de coixinet és útil en una àmplia gamma d'aplicacions.
Els coixinets en miniatura estan dissenyats per aconseguir un alt rendiment que sigui fiable per a una empenta moderada i càrregues radials amb un parell de funcionament baix. Per tant, els atributs que són més importants amb els coixinets en miniatura són la precisió, la velocitat i la longevitat. Per afegir-hi, el silenci d'un coixinet que funciona a altes velocitats també pot ser de vital importància. Els coixinets en miniatura no s'utilitzen en aplicacions que impliquen càrregues elevades i, a causa de la petita quantitat de material utilitzat, s'utilitza acer inoxidable per produir molts dels coixinets.
Coixinets de boles de precisió
Aquest tipus de coixinets permeten una precisió i tolerància extra fina. Els coixinets de boles de precisió són ideals per a aplicacions amb requisits estrictes de velocitat i precisió de guia. Els coixinets de boles de precisió estan disponibles en dos tipus principals que són els coixinets de contacte angular i els coixinets de ranura profunda. Els coixinets de boles de ranura profunda tenen espatlles completes a banda i banda de les pistes de rodadura de l'anell interior i exterior, la qual cosa permet afegir segells o escuts amb facilitat.

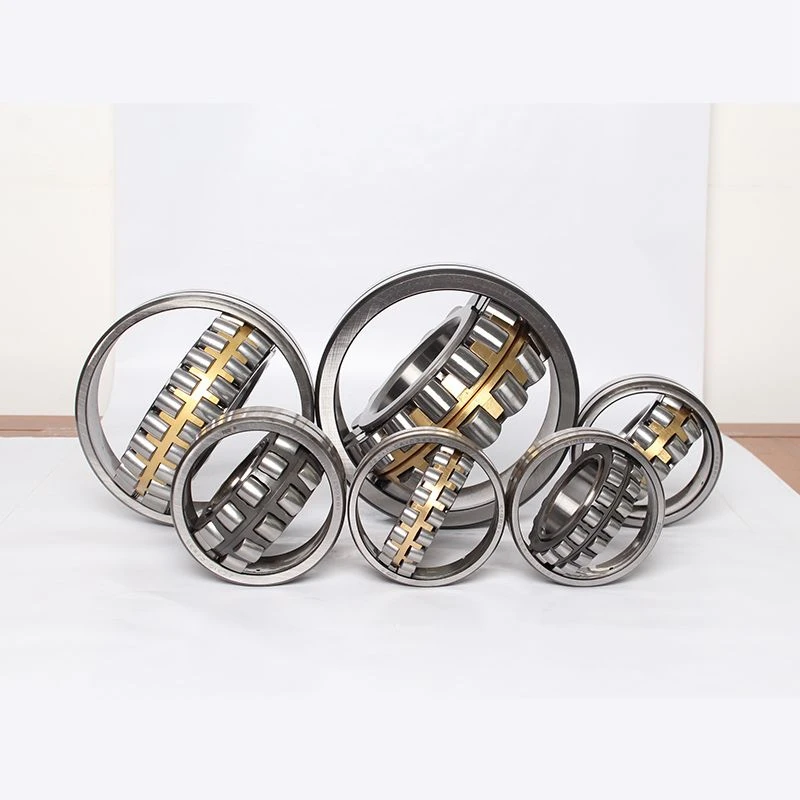

Coixinets de rodets
Els rodaments guien i suporten els elements rotatius de la màquina que inclouen eixos o rodes, eixos i transfereixen càrregues entre els components de la màquina.
Coixinets de boles autoalineables
Aquests tipus de coixinets de boles consisteixen en dues fileres de boles, una pista de rodadura que es troba habitualment esfera a l'anell exterior i dues ranures de la pista de rodadura que són profundes i ininterrompudes, a l'anell interior.
Coixinets de boles d'acer
Aquests tipus de coixinets de boles són increïblement versàtils. Es poden utilitzar en una àmplia gamma d'aplicacions, incloses les arts i manualitats per a bicicletes, instruments de precisió, enginyeria de models i molts experiments i projectes.
Coixinet de boles d'empenta d'un sol sentit
Aquests tipus de coixinets de boles es componen d'anells de coixinets que són semblants a una rentadora i tenen ranures de canalització. L'anell que està connectat a l'eix es coneix com a rentadora d'eix o anell interior, mentre que l'anell unit a la carcassa s'anomena rentadora o anell exterior.
Coixinet de boles d'empenta de doble direcció
Aquests tipus de coixinets de boles estan formats per tres anells amb un anell central que es fixa a l'eix. Hi ha disponibles alguns coixinets de boles d'empenta amb una rentadora de seient d'alineació sota la rentadora de la carcassa. Per compensar l'error de muntatge o la desalineació de l'eix, la rentadora del seient es fixa a sota de la rentadora de la carcassa. En els coixinets més petits, normalment s'utilitzen gàbies d'acer premsat, mentre que en els més grans s'utilitzen gàbies mecanitzades.

Aplicació de coixinets de boles

Automoció

Menys màquines contenen més peces giratòries que l'automòbil estàndard. Una àmplia gamma de components, com ara el motor, l'arbre de transmissió, la línia de transmissió, les rodes i la columna de direcció, fan ús d'algun tipus de coixinet de boles. Aquests coixinets ajuden a millorar el rendiment del vehicle i augmentar l'eficiència reduint les exigències dels frens mentre el vehicle està en moviment. Els coixinets també permeten que el vehicle es reajusti quan es travessa per terrenys accidentats i amortitzen els cops i les vibracions de l'activitat de frenada sobtada. Els automòbils utilitzen diversos tipus de coixinets de boles, inclosos els coixinets de rodets cònics, els coixinets de boles de ranura profunda i els coixinets de boles d'empenta.

Aliments i begudes

A la indústria alimentària i de begudes, els coixinets de boles s'utilitzen en diferents fases dels processos de fabricació. Per exemple, els coixinets de boles s'encarreguen de traslladar diversos productes d'una part d'una instal·lació a una altra, sovint a altes velocitats i amb alts graus de precisió. Els coixinets també tenen un paper essencial en l'automatització de processos i són fonamentals per millorar l'eficiència global dels costos. Els transportadors d'aliments i begudes, les talladores/picadores i les màquines de conformació/ompliment depenen de coixinets de boles. Qualsevol coixinet utilitzat en aquesta indústria ha de complir estrictes estàndards d'higiene alhora que és capaç de suportar temperatures extremes i rentats de productes químics corrosius.

Construcció

A la indústria de la construcció, els coixinets de boles s'utilitzen en un tipus de tecnologia de construcció resistent als terratrèmols coneguda com aïllament de base. Amb aquest sistema, la base d'un edifici està equipada amb coixinets de boles grans i sense fricció. Això permet que l'estructura s'aïlli de la base pels coixinets de boles, assegurant una estabilitat constructiva òptima. Quan el moviment del sòl es produeix a causa del moviment sísmic, la base i els coixinets es mouen mentre imparteixen poc o cap moviment a la superestructura. Atès que l'edifici experimenta menys moviment, els requisits de disseny sísmic es redueixen, la qual cosa permet una seguretat millorada i dissenys estructurals més econòmics.

Poder Electric

La majoria dels mètodes moderns de generació d'electricitat impliquen l'ús de la inducció electromagnètica, que implica moure un conductor en relació a un camp magnètic per produir electricitat. Els coixinets de boles s'utilitzen freqüentment per facilitar els moviments de rotació que generen electricitat a les turbines. Aquests coixinets també es poden trobar en altres equips com bombes, compressors i motors elèctrics en centrals de carbó, eòliques i hidroelèctriques. I en aplicacions d'energia eòlica, els coixinets de boles s'utilitzen en subcomponents, inclosos els eixos del rotor, les caixes d'engranatges i els generadors.

Component del coixinet de boles

Pilotes
Tots els coixinets de boles tenen boles. El coixinet de boles de la foto adjacent, per exemple, té vuit boles. Altres coixinets de boles poden tenir més o menys boles. La finalitat de les boles és transmetre una càrrega. Quan s'exposen a una càrrega, les boles giraran per reduir la fricció i transmeten la càrrega.

Carreres
A més de les boles, tots els coixinets de boles tenen curses. Les curses són els camins o passatges que contenen les boles. Els coixinets de boles tenen una pista interior i una carrera exterior. Com haureu endevinat, la raça interior és la via més interna, mentre que la raça exterior és la via més externa. Les curses solen tenir un solc uniforme al centre. A mesura que les boles roden, seguiran aquests solcs. Amb les curses, les pilotes romandran tancades. No s'aventuraran fora de les curses, ni es quedaran atrapats. Les curses permeten que les boles rodin sense problemes proporcionant-los un camí amb solcs.

Gàbia
La part d'un coixinet de boles entre les pistes interior i exterior es coneix com a gàbia. La gàbia fa de contenidor per a les pilotes. També es coneix com a separador de boles. La gàbia o separador de boles manté les boles separades mentre roden. Els coixinets de boles necessiten una gàbia per garantir que les boles estiguin separades en tot moment.
Sense una gàbia, les boles dins d'un coixinet de boles poden no mantenir-se separades. Algunes de les boles poden rodar una al costat de l'altra, cosa que pot afectar negativament el rendiment del coixinet de boles. La gàbia evita que això passi mantenint les boles separades en tot moment. Amb una gàbia, les boles no podran tocar-se mentre roden per les carreres interiors i exteriors.

Preguntes freqüents

P: Quina és la mida del coixinet de boles?

A: Sèrie 6000: 10 mm de diàmetre. Sèrie 6200: de 10 a 30 mm de diàmetre. Sèrie 6300: de 10 a 35 mm de diàmetre. Sèrie 6800: de 10 a 80 mm de diàmetre. Sèrie 6900: de 10 a 100 mm de diàmetre.

P: Quin és l'ús dels coixinets de boles és un exemple?

R: La resposta correcta és Disminuir la fricció. Un coixinet de boles està pensat per reduir la fricció rotacional i acomodar càrregues radials i axials. La fricció és una força que impedeix que dos objectes sòlids rodin o llisquin l'un sobre l'altre.

P: On s'utilitzen habitualment els coixinets de boles?

R: El coixinet està dissenyat per gestionar les forces radials i axials en una direcció determinada. Els coixinets de boles angulars permeten majors velocitats i redueixen la fricció per a una gran varietat de càrregues. Els coixinets de boles angulars s'utilitzen a la indústria de la bicicleta, la indústria de l'automòbil i als eixos de màquina-eina.

P: Encara s'utilitzen coixinets de boles?

R: Els coixinets de boles, integrals però sovint desapercebuts, són components clau que gestionen càrregues i redueixen la fricció a les màquines. S'utilitzen àmpliament, des de cotxes fins a avions i des d'aparells fins a dispositius domèstics.

P: Com redueixen la fricció els coixinets de boles?

R: El coixinet de boles redueix la fricció utilitzant boles llises lubricades amb oli o greix que roda lliurement entre una superfície llisa interior i exterior. Com sabem, la fricció de rodament és menor que la fricció de lliscament, les capes interiors i exteriors roden una sobre l'altra en lloc de lliscar. Per tant, els coixinets de boles redueixen la fricció.

P: Quin és el coixinet de boles més utilitzat?

R: Els coixinets més utilitzats són els coixinets de boles de ranura profunda. Gràcies al seu disseny senzill, són fàcils de mantenir i no són tan sensibles a les condicions de funcionament, per la qual cosa s'utilitzen en una àmplia gamma d'aplicacions diferents. A més de les forces radials, absorbeixen les forces axials en ambdues direccions.

P: Com s'insereixen les boles al coixinet de boles?

R: Les boles i les gàbies es poden inserir fàcilment a l'espai creat entre l'anell interior i l'exterior. Si els materials de l'anell es contrauen o s'expandeixen de nou, el coixinet de boles ha assolit les seves dimensions estàndard i totes les boles estan al seu lloc.

P: Els coixinets de boles són antifricció?

R: El coixinet antifricció més utilitzat a les bombes centrífugues per transportar càrregues radials i d'empenta és el coixinet de boles. El disseny de cada tipus de coixinet té els seus avantatges individuals per a requisits específics de càrrega.

P: Els coixinets de boles són magnètics?

R: La majoria dels coixinets de boles són magnètics, però hi ha opcions on els coixinets magnètics no són acceptables. L'acer cromat i la majoria dels coixinets d'acer inoxidable són magnètics. Això sorprendrà a moltes persones en el cas de l'acer inoxidable, però l'acer de grau 440 utilitzat per a la majoria dels coixinets d'acer inoxidable és molt magnètic.

P: On s'utilitzen els coixinets de boles als cotxes?

R: Els coixinets de boles es troben principalment en sistemes de suspensió, rodes, cigonyals, eixos, eixos de transmissió, motors i radiadors. Fins i tot sense cap element rodant, els coixinets llises encara es poden maximitzar en el muntatge d'automòbils, ja que poden suportar càrregues pesades.

P: Per què són tan durs els coixinets de boles?

R: A mesura que la bola viatja per la ranura, gira i cau, les vores aspres es trenquen i la bola s'estreny en una forma esfèrica, una mica com enrotllar una bola de massa entre les mans. Aquesta pressió de les boles comprimeix el metall, donant a les boles una superfície molt dura.

P: Quant duren els coixinets de boles?

R: Quant duren els coixinets de rodes? Tot i que els coixinets de les rodes estan dissenyats per durar tota la vida útil del vostre vehicle, es poden trencar i desgastar-se. La majoria dels coixinets de les rodes duren entre 85,000 i 100,000 milles abans que s'hagin de substituir.

P: Quina diferència hi ha entre un coixinet i un coixinet de boles?

R: Els coixinets de rodets, amb la seva àrea de contacte més gran, són ideals per a aplicacions amb càrregues radials pesades. Els coixinets de boles tenen una menor capacitat de càrrega que els coixinets de rodets a causa de la menor àrea de contacte. Els coixinets de boles presenten menys deformació sota càrrega, cosa que els fa més adequats per a aplicacions de precisió.

P: Tots els coixinets de boles tenen la mateixa mida?

R: Els coixinets de boles estan disponibles en totes les mides diferents, depenent de la mida de l'eix i els requisits de l'aplicació. Com que s'utilitzen en tot tipus d'indústries, es necessiten per a una gran varietat de mides d'aplicació, des de rodes de monopatí fins a perforadores d'oli.

P: Com sabeu si necessiteu coixinets de boles?

R: Si el coixinet de la roda està en mal estat, sentirem un so de mòlta independentment de la velocitat a la qual estem conduint. El soroll s'accelerarà al mateix ritme que ho fa el cotxe i es fa més fort o més silenciós a l'hora de girar, depenent de si el coixinet de la roda interior o exterior de les corbes és defectuós.
