Seleccionant el joc interior o la precàrrega
El joc de funcionament o la precàrrega d'un coixinet influeix, entre altres coses, en la fricció, la mida de la zona de càrrega i la vida a fatiga d'un coixinet. El diagrama 1 mostra la relació entre aquests paràmetres. El diagrama és generalitzat i es basa en rodaments sota càrrega radial.
Per a aplicacions generals, el rang d'espai lliure de funcionament ha d'estar dins de la zona recomanada que es mostra al diagrama 1.
La selecció de l'espai lliure intern inicial i la selecció de la precàrrega descriuen els factors d'influència que s'han de tenir en compte i proporcionen els mètodes mitjançant els quals podeu calcular l'espai lliure intern inicial necessari per aconseguir el grau d'espai lliure/precàrrega requerit per la vostra aplicació.

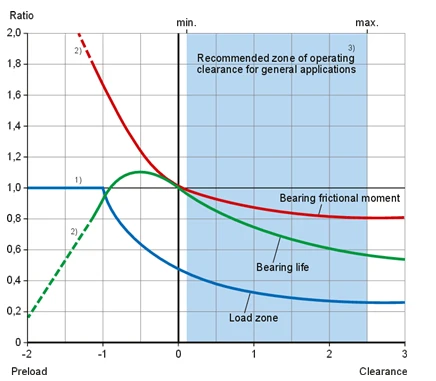

diagrama 1 - Lliurament operatiu o precàrrega en comparació amb els criteris operatius principals
El joc interior del coixinet (fig. 1) es defineix com la distància total a través de la qual es pot moure un anell del coixinet respecte a l'altre en la direcció radial (jubilació interna radial) o en la direcció axial (lliurament intern axial).
El joc intern inicial és el joc intern del coixinet abans del muntatge.
El joc muntat és el joc intern del coixinet després del muntatge però abans de l'operació.
El joc de funcionament és el joc intern del coixinet quan està en funcionament i ha arribat a una temperatura estable.
En la majoria de les aplicacions, el joc intern inicial d'un coixinet és més gran que el seu joc de funcionament. Això es deu als efectes de:
la interferència s'ajusta a l'eix i/o a la carcassa
dilatació tèrmica dels anells del coixinet i components associats
Els coixinets han de tenir l'espai lliure de funcionament adequat per funcionar de manera satisfactòria (Importància de seleccionar el joc correcte/precàrrega).
En la majoria dels casos, els coixinets requereixen un cert grau de joc (selecció del joc interior inicial). No obstant això, en alguns casos, poden requerir precàrrega, és a dir, joc negatiu (Seleccionant la precàrrega).
Com a norma general:
Els coixinets de boles han de tenir un joc de funcionament pràcticament nul.
Els coixinets de rodets cilíndrics, d'agulles, esfèrics i toroidals CARB solen requerir almenys una petita distància operativa.
Els coixinets de rodets cònics i de boles de contacte angular han de tenir un petit joc operatiu, excepte en aplicacions on es requereix un alt grau de rigidesa o control de posició, en aquest cas es poden muntar amb un grau de precàrrega.
